产品描述

密封材质:FKM、PFA、EPDM、FFKM等可选；温度可定制-40-120℃，如温度超过120℃，请选择MGT高低温齿轮泵。

产品优点

无泄漏；低噪音；使用寿命长；耐腐蚀；出口压力稳定；无脉动；结构简单；维护方便；超级耐磨。

应用场合

航天航空器、化学化工行业（如试剂、药剂、胶片制造、制药设备等）、各类激光设备仪器的微型冷却装置,喷绘及喷码机制造、高性能彩色印刷设备、充电桩液冷系统、分子蒸馏设备、甲醇制氢设备、尾气处理系统等。

可配电机

直流无刷电机，直流有刷电机，异步电机，伺服电机等。

注意事项

泵的安装

泵的安装位置应尽可能的接近介质源容器。出入口管线直径尺寸不能小于泵接口尺寸，应尽量缩短长度。如因布局及安装现场空间限制等原因需加长入口管线，应加大入口管径并尽可能减少泵入口的阀门及弯管数量。

管道安装

管路安装时：1.与泵体进出口尽量对齐，有条件可于适当位置增加管道支撑；2.避免管道的偏心扭矩和重量直接作用在泵上，否则有可能影响泵体的密封，长期受外力影响易导致泵体损坏漏液。

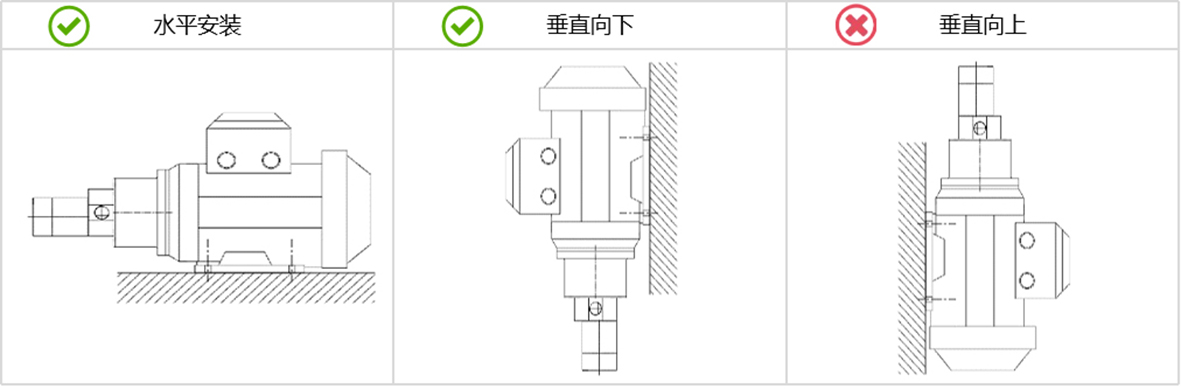

安装示意

过滤器

泵的入口应安装25um 或精度更高的过滤器(建议 400 目或以上精度)，如泵体工作于一个闭路循环系统中，也可以将过滤器安装在泵的出口。过滤器标称流量建议大于泵最大流量1.5倍以保证介质的过流面积，减少过滤器对管道的流动阻力的影响。

使用压力

建议在泵所能承受的压力范围下使用。1.系统压力过大会影响泵体的密封效果；2.进出口压差过大会导致磁性联轴器内外磁发生滑移。使用过程中压力波动过大也容易导致磁性联轴器产生滑移现象。

自吸

齿轮泵具有较强的自吸功能，但在启动前确认齿轮被泵送的介质润湿过。

干转/反转

长时间的超速干转会导致泵的永久损坏，请确认泵在运转时泵腔内有介质或至少被润湿过。泵应该顺时针旋转。短时间的反转是可以接受的，但长时间连续的反转会缩短泵的寿命。

常见故障分析

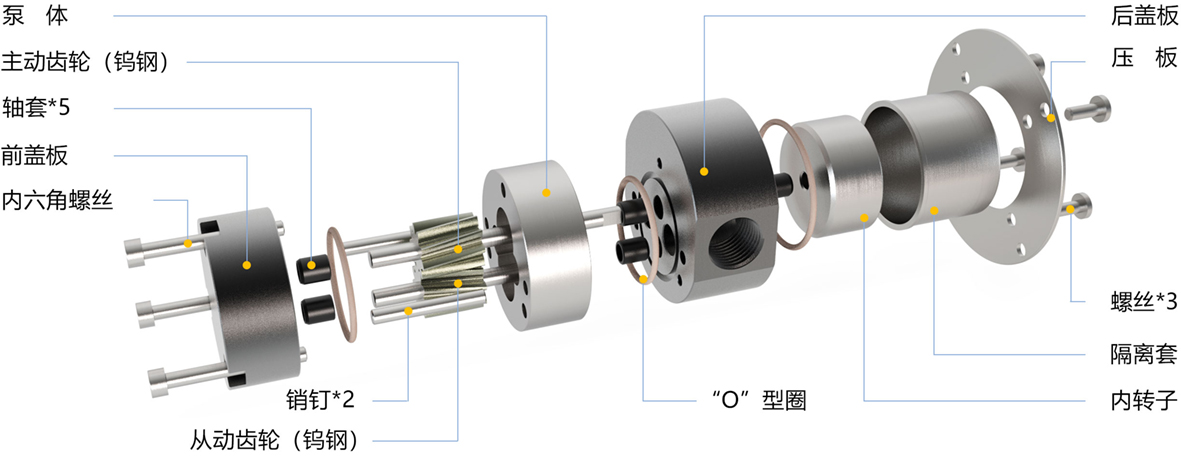

结构示意图

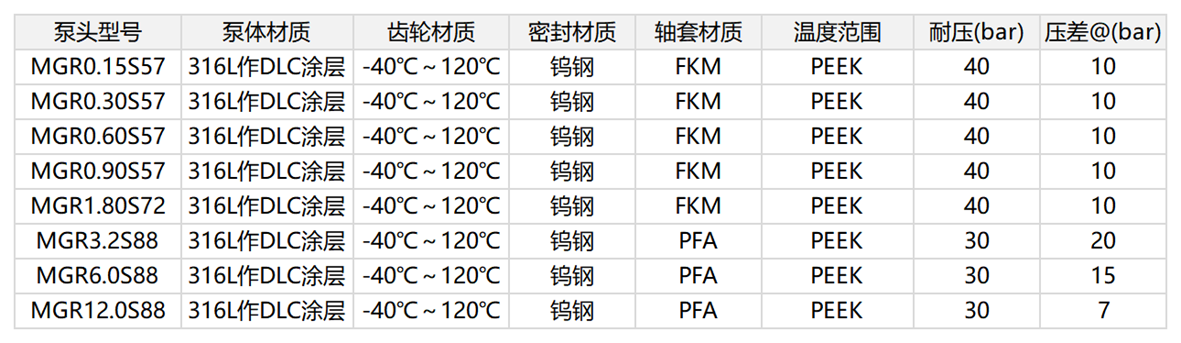

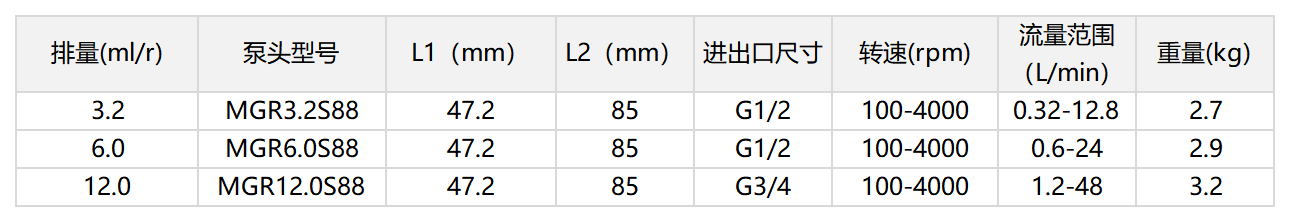

产品参数

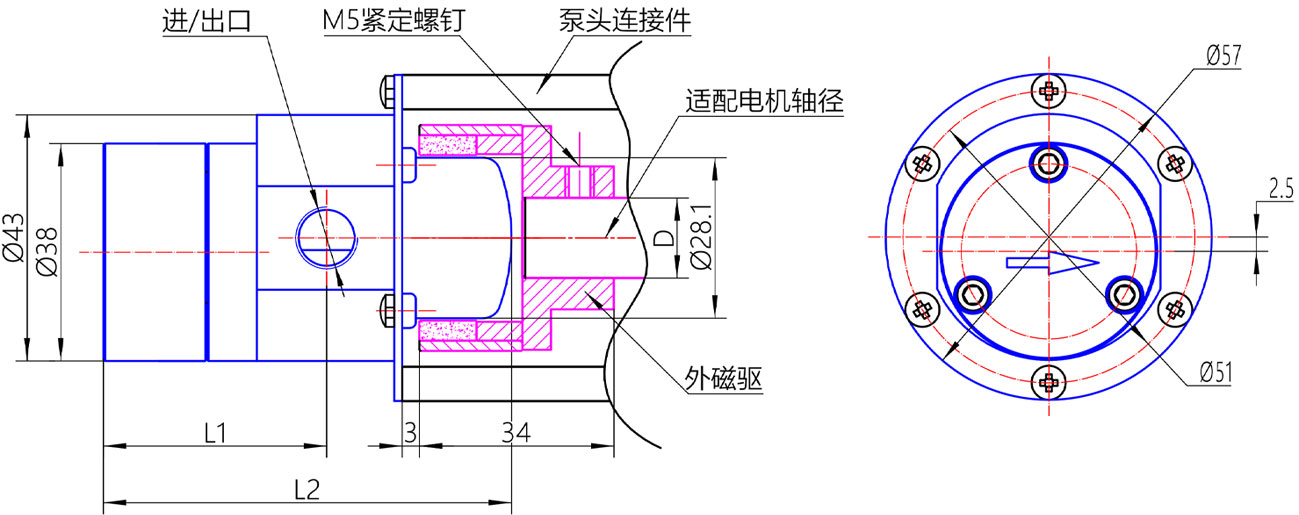

泵头安装示意图（0.15cc-0.90cc）

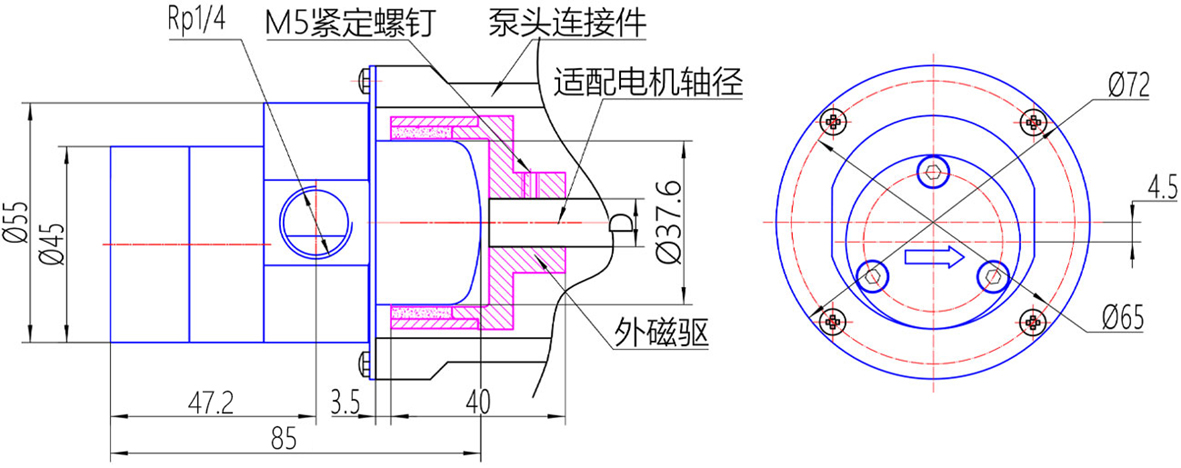

泵头安装示意图（1.80cc）

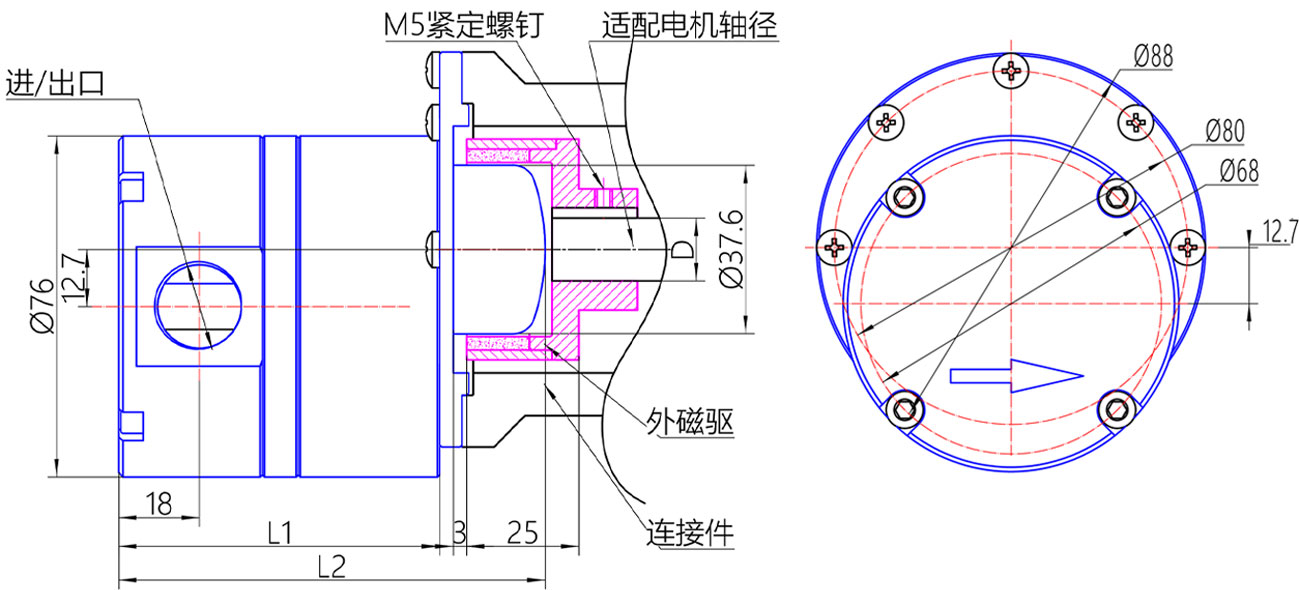

泵头安装示意图（3.2cc-12.0cc）

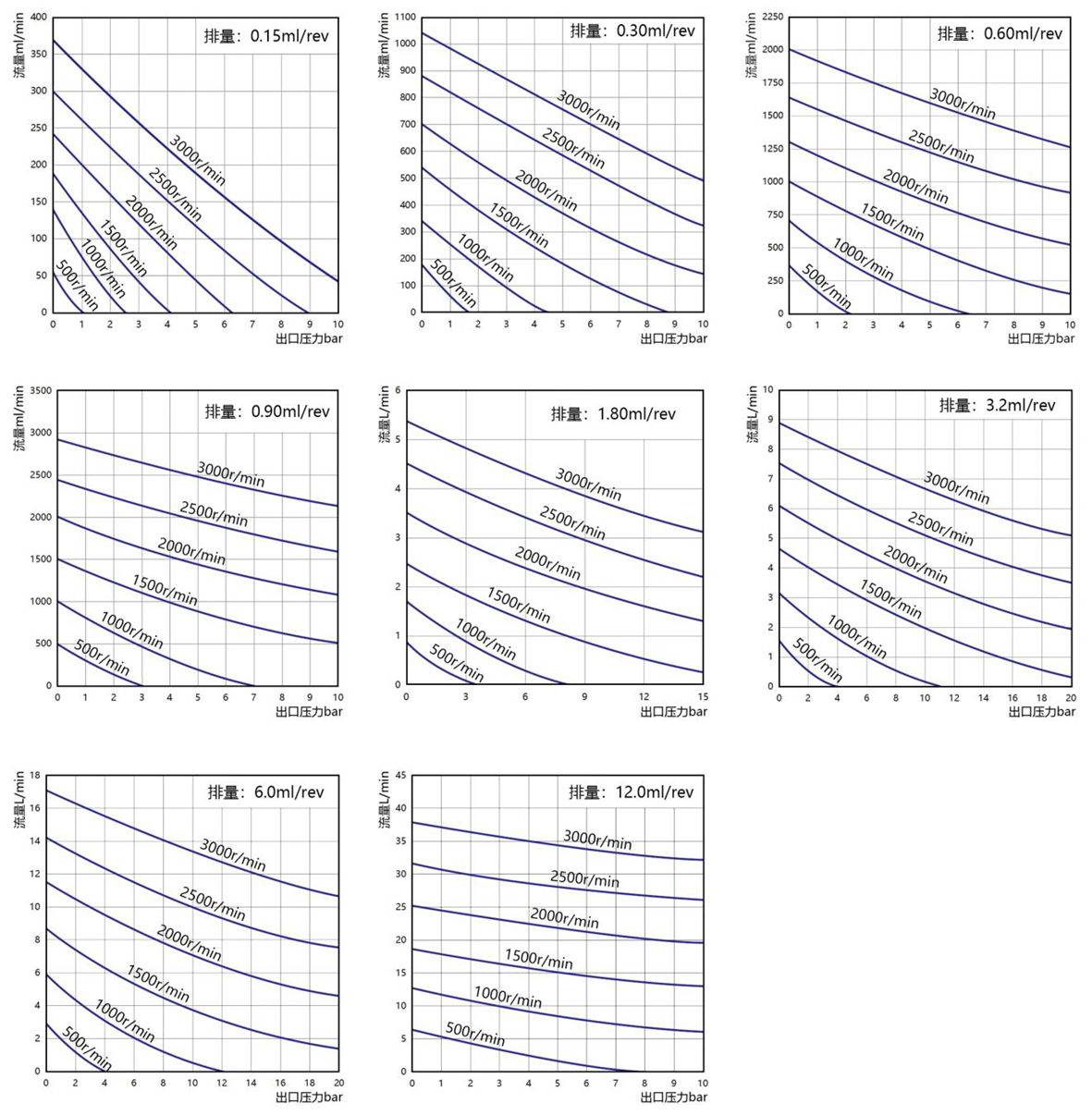

MGR特性曲线图（测试介质:水   测试温度:常温）

泵头和电机组合尺寸请咨询本公司

•

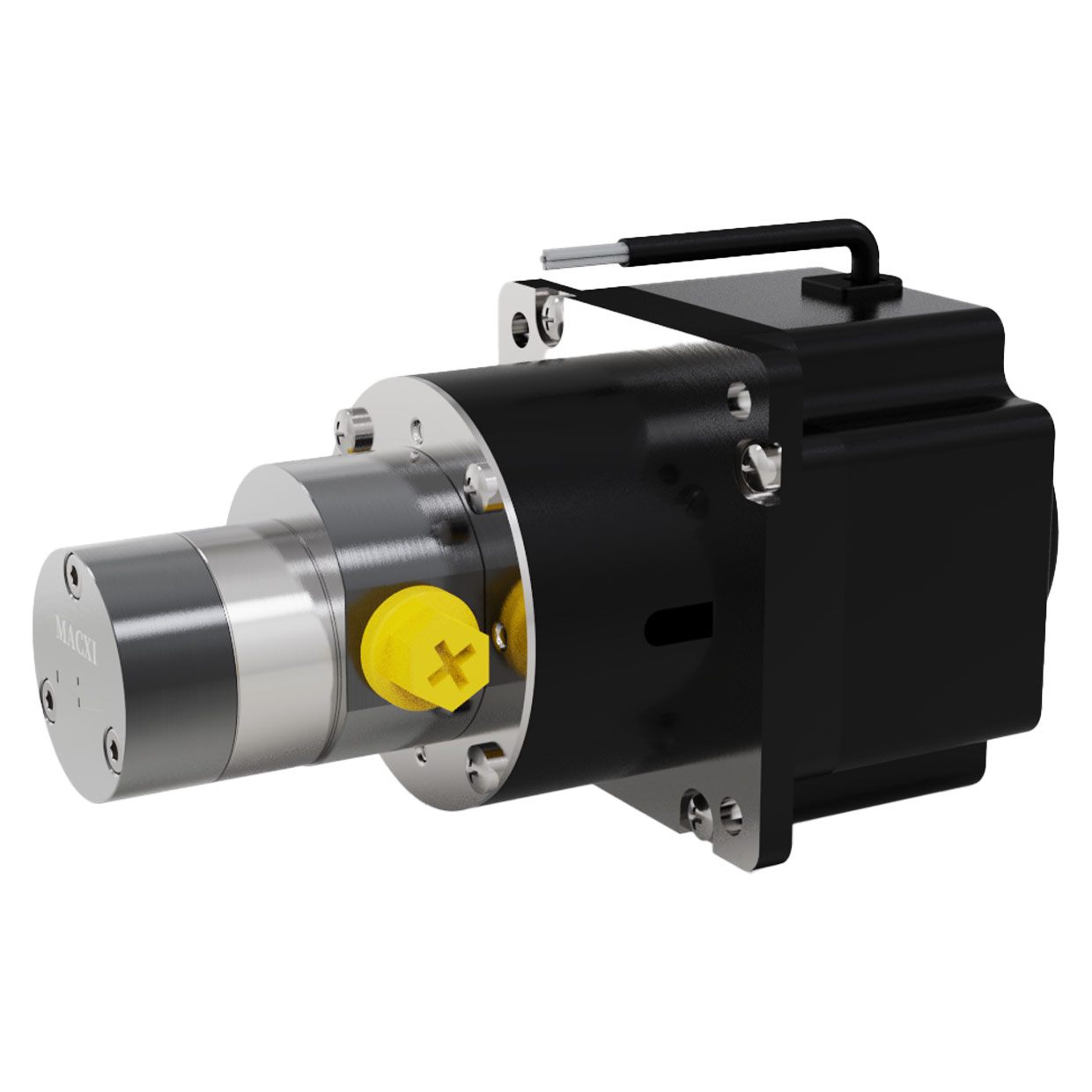

  泵头配无刷电机

•

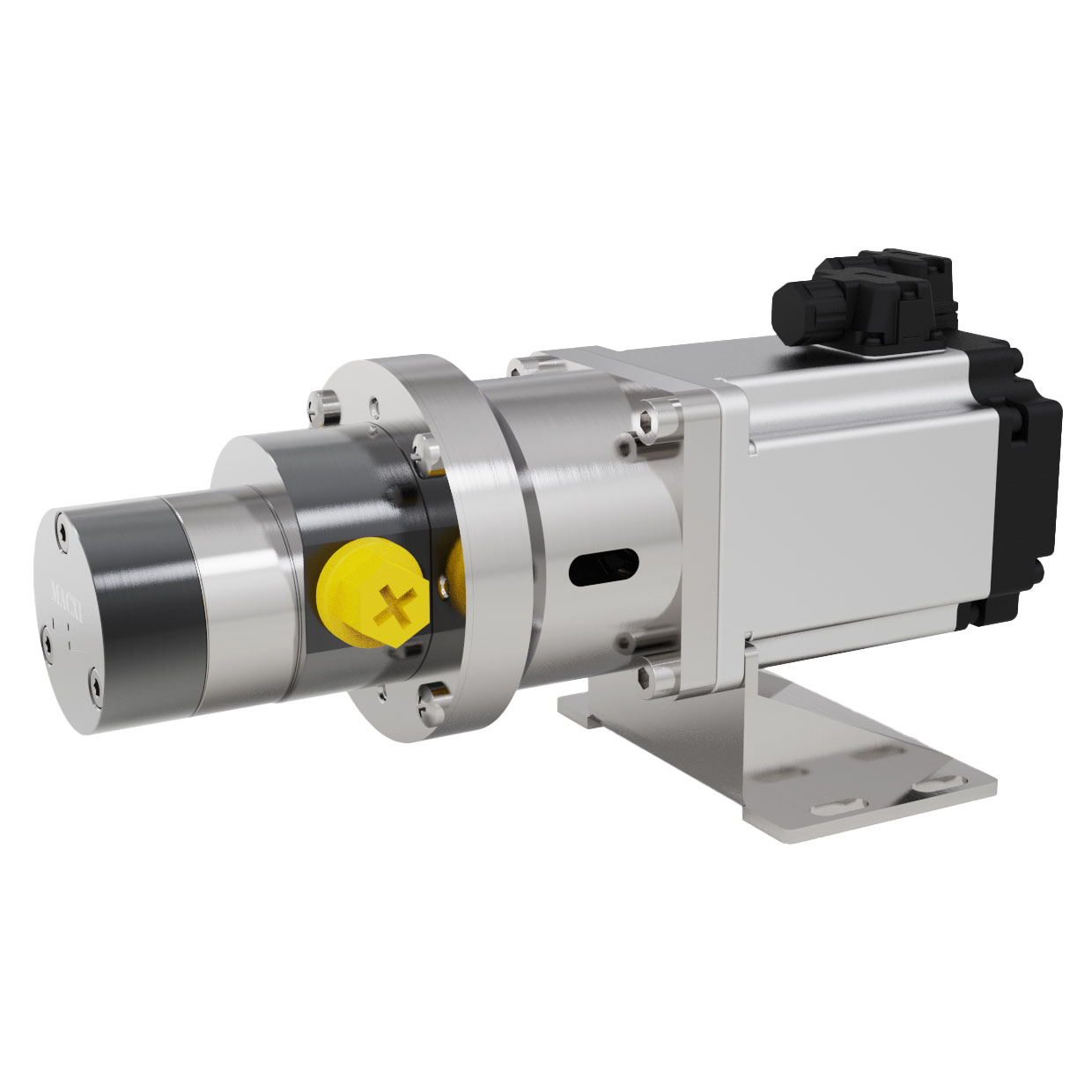

  泵头配伺服电机

•

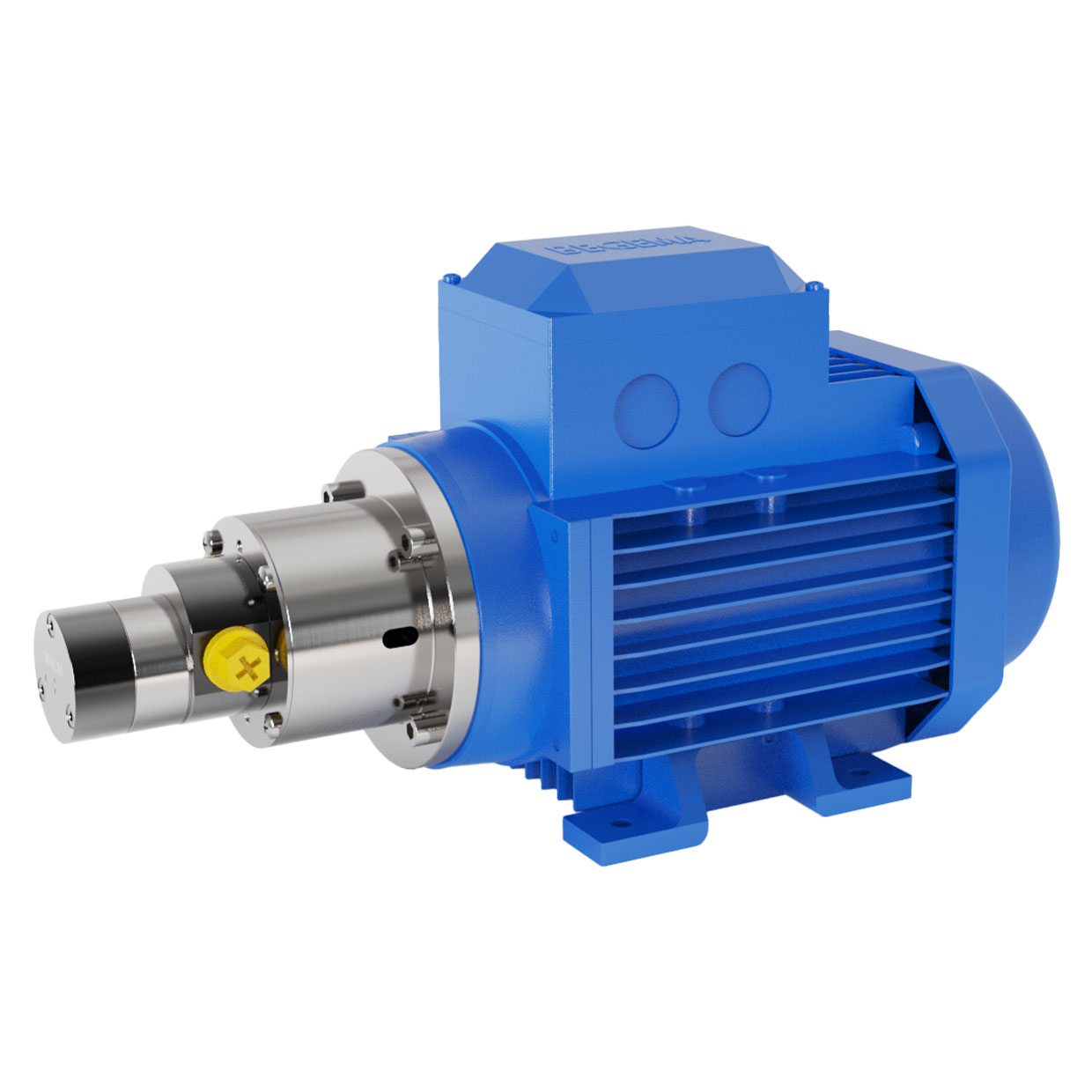

  泵头配异步电机

•

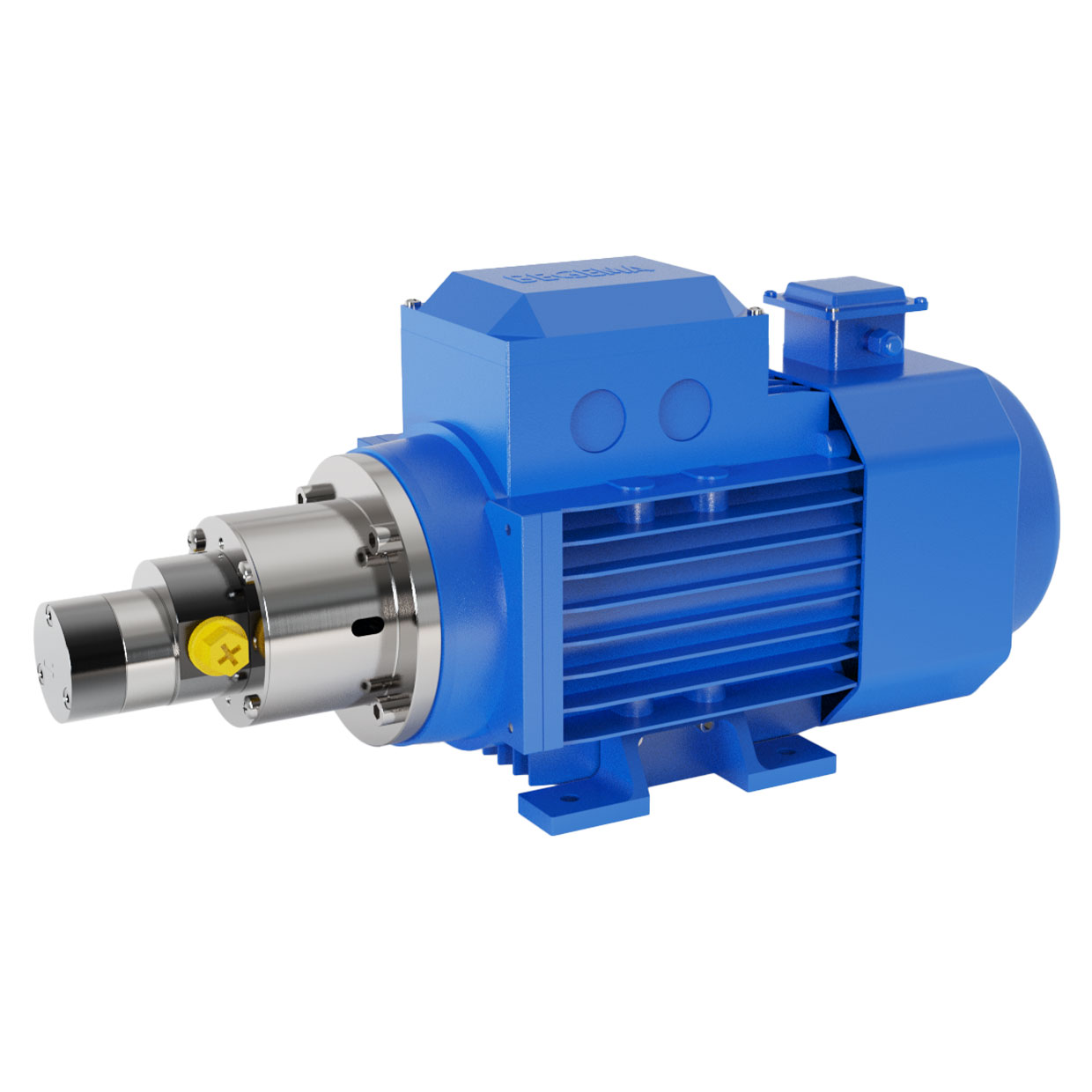

  泵头配变频电机

•

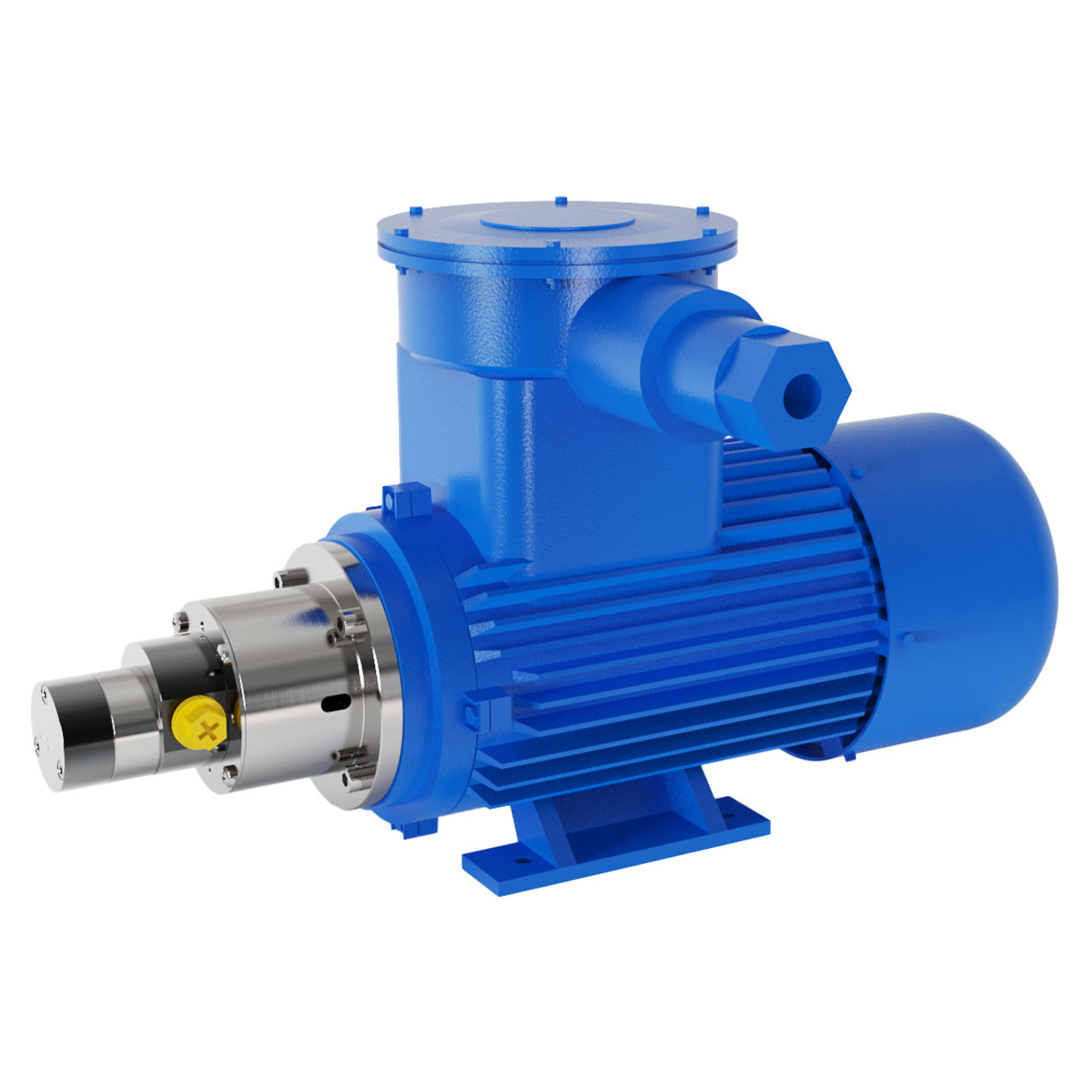

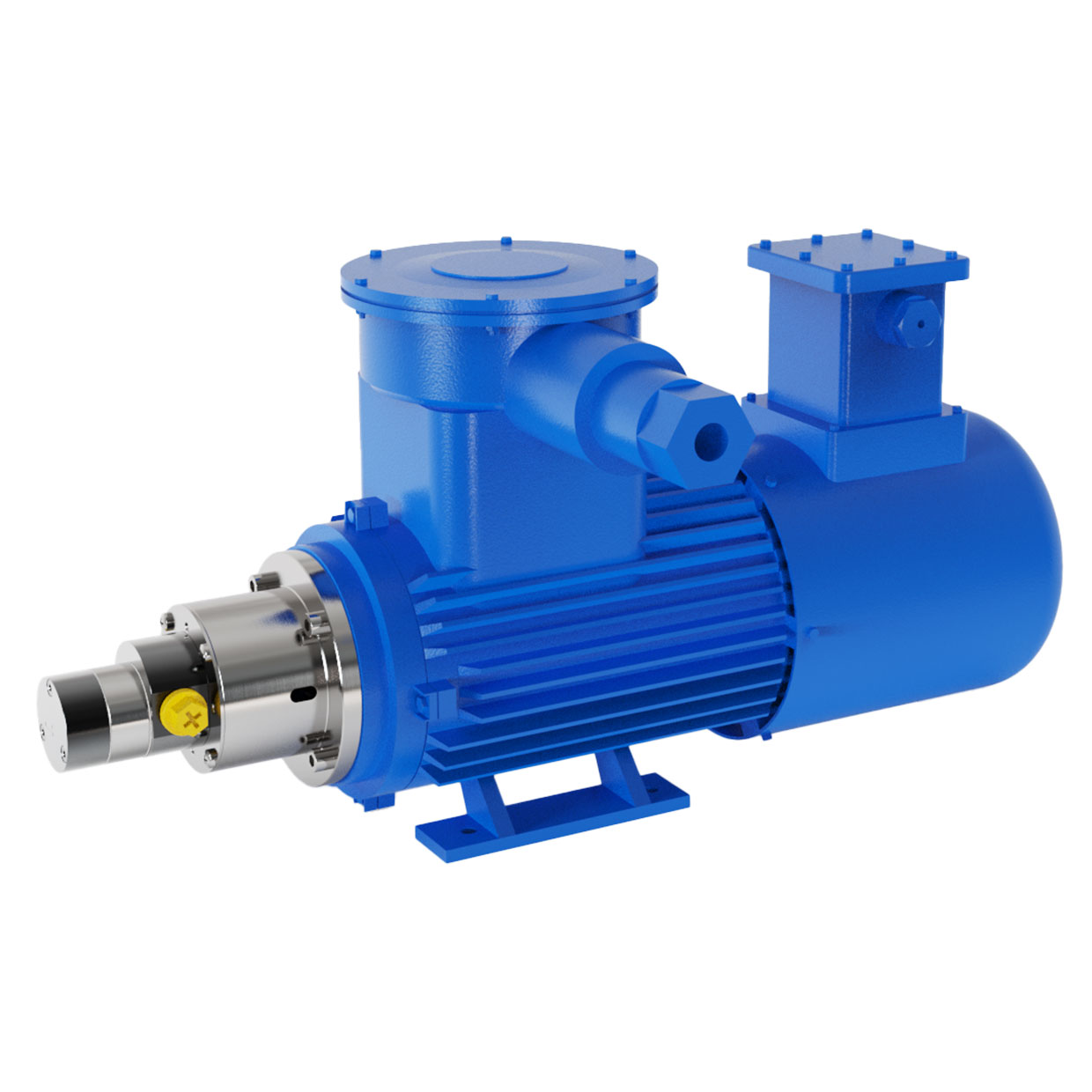

  泵头配防爆电机

•

  泵头配防爆变频电机
